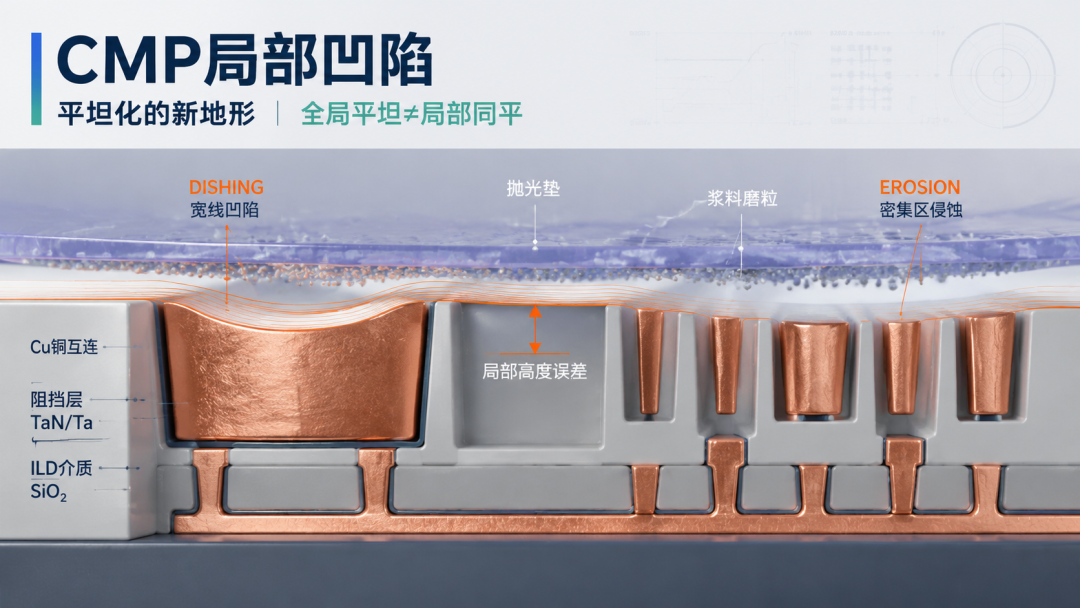

CMP局部凹陷:平坦化为什么磨出新地形

2026-07-09

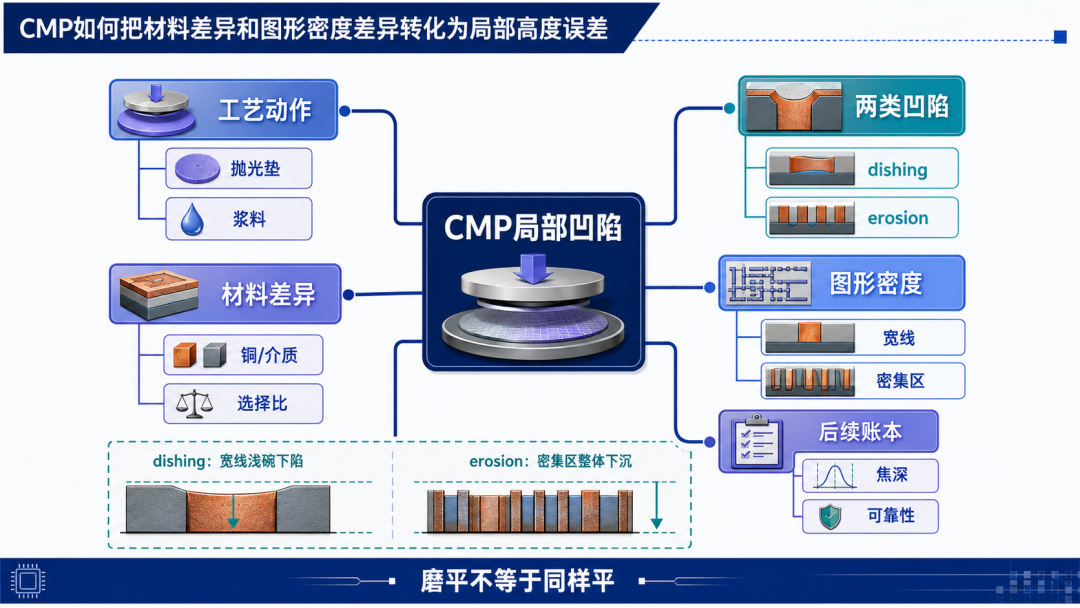

CMP局部凹陷的本质,是平坦化过程把材料差异和图形密度差异重新写成局部高度误差。



CMP (Chemical Mechanical Planarization, 化学机械平坦化) 听起来像半导体制造里朴素的一步:表面不平,就把它磨平。

但晶圆不是一块均匀玻璃,版图也不是空白地板。真正麻烦的是,当不同材料、不同线宽、不同图形密度同时进入抛光垫下面,所谓“磨平”会开始制造新的地形。



一、平坦化工艺

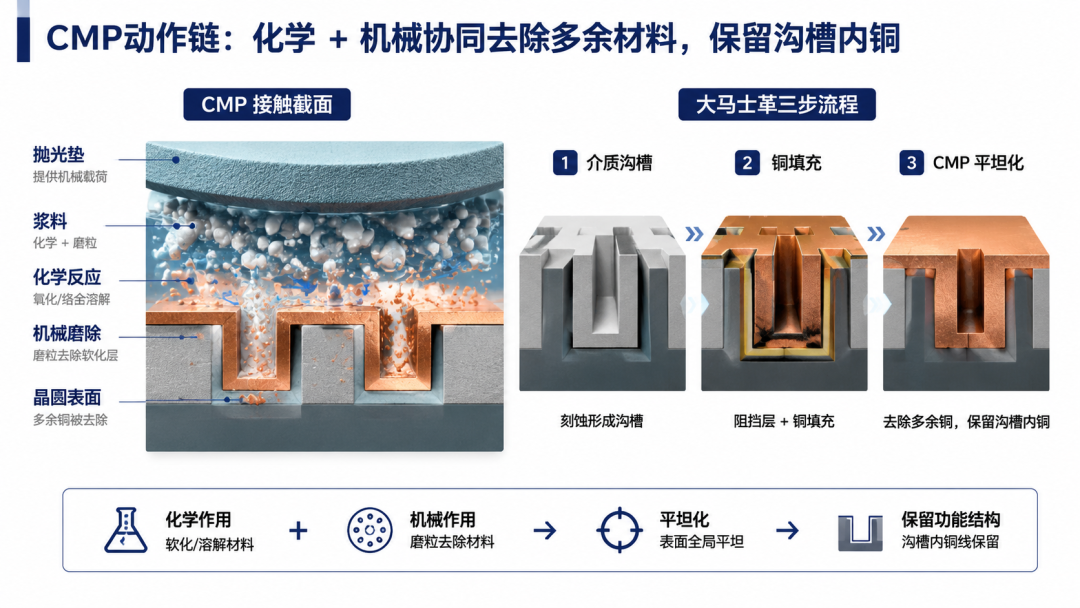

CMP 的基本动作,是让晶圆表面压在抛光垫上,中间流过含有化学成分和磨粒的浆料。化学反应先把表层材料变得更容易被移除,磨粒和抛光垫再通过机械摩擦把它带走

CMP之所以重要,是因为多层互连不能一直在崎岖地形往上盖。沉积、光刻、刻蚀、金属填充,每一步都会把前一层的高度差带到下一层。如果不在中间把表面拉回相对平坦的地形,后面的光刻焦深、薄膜覆盖和图形转移都会越来越难。

像在铜互连的大马士革工艺里,介质里先刻出沟槽和通孔,再填入铜和阻挡层,CMP 就负责把表面的多余铜去掉,只留下沟槽里的金属线。



二、软垫与选择比

抛光垫不是理想刚体,它会在压力下发生微小变形。浆料也不是只按几何高度工作,它对不同材料的反应速率不同。铜、钨、二氧化硅、low-k、阻挡层,在同一套化学环境里不会以完全相同的速度被去除。

这就带来一个现实结果:局部去除速率不只由“哪里高”决定,也由“下面是什么材料、旁边是什么图形、垫子怎么接触”决定。工程上常说的选择比,本来是为了让目标材料更容易被去除、非目标材料尽量保留。但选择比只要不是无限大,抛光就会不可避免地碰到边界材料。

更要命的是,当表面从连续金属变成金属线和介质交错的版图时,局部接触压力会重新分配。宽铜线区域、密集铜线区域、孤立线区域和大片介质区域,在抛光垫眼里不是同一块地。它们会以不同方式支撑压力、容纳浆料、暴露材料。平坦化开始变成一门局部力学和局部化学的学问。

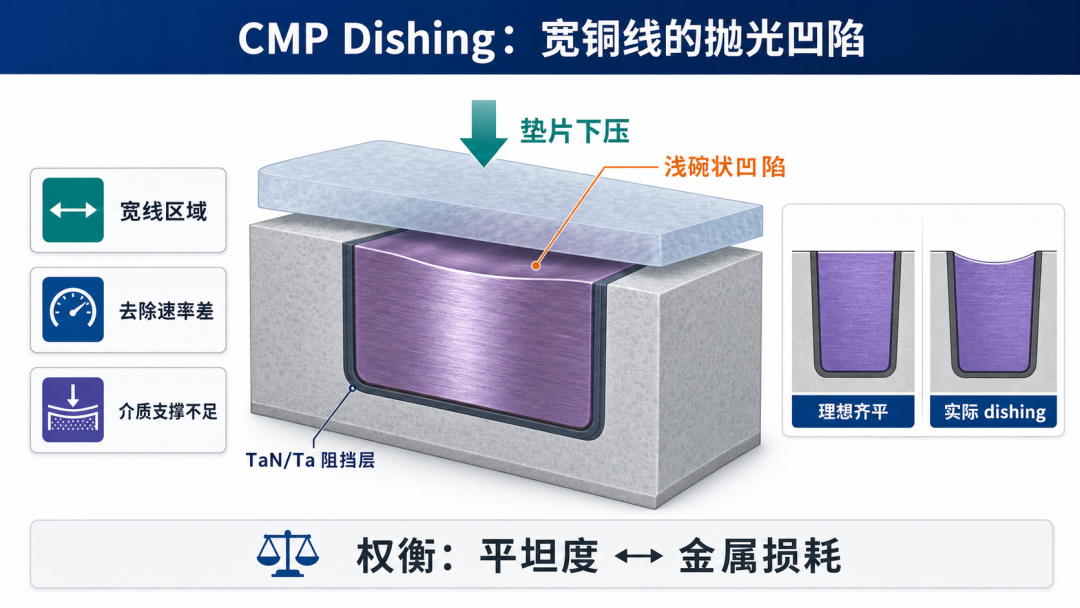

Dishing (碟形凹陷) 经常出现在金属线里,尤其是较宽的铜线。理想状态下,CMP 去掉沟槽外多余铜以后,铜线顶部应该和周围介质齐平。但现实中,抛光垫会轻微压进宽沟槽区域,浆料继续作用在金属表面,结果铜线中间被多磨掉一截,截面像浅浅的碗底。

这不是因为工程师不知道要停,而是终点检测看到的是某种平均信号。为了保证全片多余铜都被清干净,工艺通常需要一定的过抛光余量。稀疏区可能刚好清完,密集区可能还残留薄铜;那为了照顾最慢的地方,最快、最容易被磨的地方就会继续损失。

走线越宽,抛光垫越容易在局部形成下陷接触,凹陷也就越明显。最后看起来,晶圆表面确实比抛光前平了很多,但单条金属线内部已经不再是平面,而是带着局部厚度损失的浅坑。




四、介质侵蚀

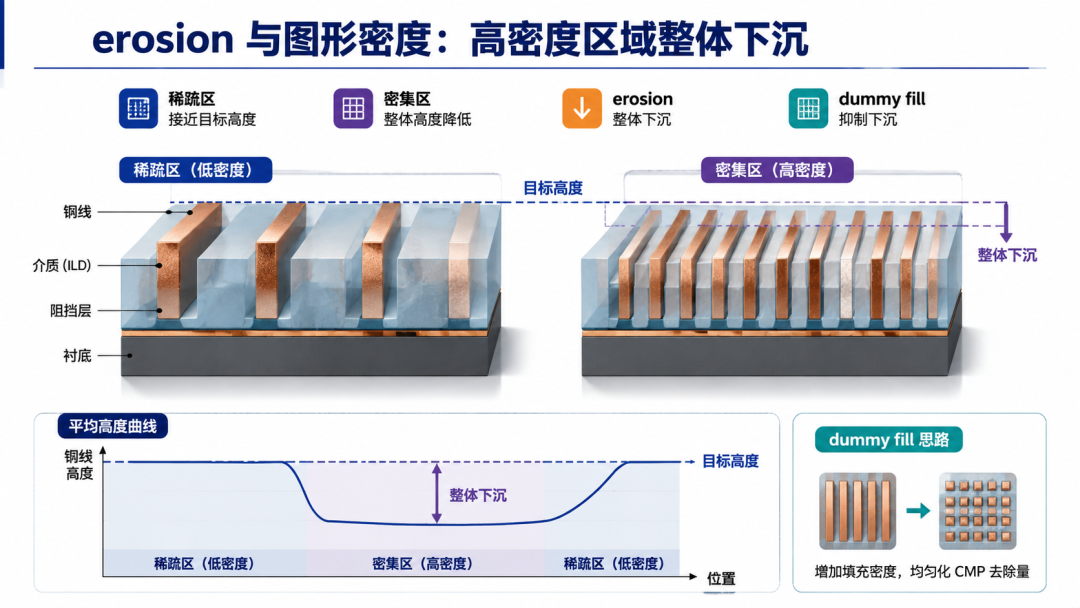

Erosion (介质侵蚀) 讲的是另一类高度损失。它常发生在高图形密度区域:许多金属线密密麻麻排在一起,介质被切成很窄的间隔。CMP 过程中,金属和介质一起参与承载压力,又一起经历过抛光,结果不是某一条金属线单独凹下去,而是一整片密集图形区域的平均高度被拉低。

可以把它理解成道路维修里的另一种麻烦。单条宽铜线的 dishing 像车道中间被压出一道浅槽;密集区的 erosion 则更像整片路面被削低了一层。前者更强调宽线内部的金属损失,后者更强调图形密度造成的区域性高度下降。

版图密度在这里变成了工艺变量。同样一套 CMP 条件,在 20% 金属密度和 80% 金属密度的区域,去除速率、终点时间和过抛光损失都可能不同。于是先进芯片版图里常需要 dummy fill (虚拟填充):在不影响电路功能的位置补一些图形,让不同区域的密度更接近。说白了,就是不要让抛光垫在一片晶圆上遇到太多“软硬不一的地面”。




五、后续工艺账本

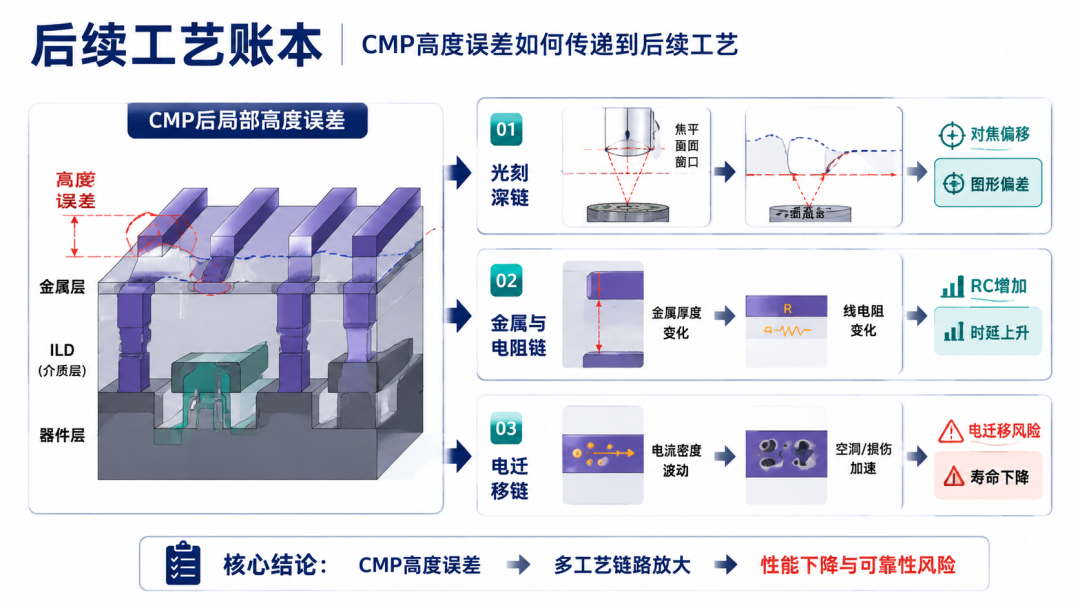

局部凹陷真正麻烦的地方,是它不会只停在 CMP 这一站。金属线被磨薄,电阻会上升;局部截面积变小,电流密度和电迁移风险会变差;介质区域被整体削低,下一层光刻面对的焦平面就会更复杂。

光刻里的景深不是无限的。表面高度差一旦超过工艺可接受范围,同一层图形在不同区域就可能出现曝光、显影和刻蚀偏差。后续薄膜沉积也会继承这些局部地形,金属填充、阻挡层覆盖、通孔落点和寄生电容都会被牵连。到这里,CMP 已经不是一个孤立的清洁动作,而是在给后面所有层写入初始条件。

所以量产里控制 CMP,不只是调压力、转速和时间这么简单。浆料化学、磨粒尺寸、抛光垫硬度、修整状态、终点检测、版图密度规则、虚拟填充策略和后清洗,都要放在一起看。任何一个变量都可能让“全局平坦”看起来合格,却在局部留下不容易察觉的高度账。

CMP 其实更像带着副作用的平衡术。它解决了多层制造必须面对的全局平坦化问题,也把材料选择性、图形密度和局部力学重新写进晶圆表面。很多先进工艺的难点,正藏在这些肉眼看不见、但会被电阻、焦深和可靠性慢慢放大的浅浅凹陷里。
